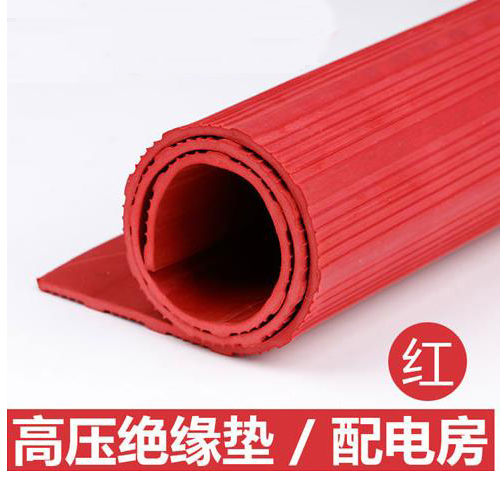

講解絕緣墊在實際應用中的應用及選型

絕緣墊廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用，主要采用絕緣膠墊--采用膠類絕緣材料制作，絕緣墊上下表面應不存在有害的不規則性。絕緣墊有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。具體內容如下：

絕緣墊的規格

（1）按照電壓等級可分5kv,10kv,20kv,25kv,35kv

（2）按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊

（3）按厚度可分為：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.

絕緣墊常規使用配置：

（1）5KV絕緣膠墊厚度：3mm比重：5.8KG/m2顏色：紅，綠，黑

（2）10KV絕緣膠墊厚度：5mm比重：9.2KG/m2顏色：紅，綠，黑

（3）15KV絕緣膠墊厚度：5mm比重：9.2KG/m2顏色：紅，綠，黑

（4）20KV絕緣膠墊厚度：6mm比重：11KG/m2顏色：紅，綠，黑

（5）25KV絕緣膠墊厚度：8mm比重：14.8KG/m2顏色：紅，綠，黑

（6）30KV-35KV絕緣膠墊厚度：10mm12mm比重：18.4KG/m222KG/m2顏色：紅，綠，黑

絕緣墊特點：物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。

絕緣墊工藝及成型：

絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。

絕緣墊厚度：

在整個絕緣墊上應隨機選擇5個以上不同的點進行厚度測量和檢查?？墒褂们Х中母位蛲瑯拥木鹊膬x器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為（3.17±0.25）mm,壓腳應能施加（0.83±0.03）N的壓力.絕緣墊應平展放置,以使千分尺測量之間是平滑的。

絕緣墊國家標準：

配電室電壓10KV選8mm厚工頻耐壓實驗10000V1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.配電室電壓35KV10-12mm厚工頻耐壓實驗15000V1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.配電室低壓選5mm厚500V以下工頻耐壓實驗3500V1分鐘不擊穿,在工頻耐壓實驗10000V,20秒不擊穿！
